4-канальний скремблер COD912IPE-ASI

Є в наявності

Опис

COD912IPE-ASI є скремблером системи умовного доступу CAS Crypton. До чотирьох MPTS потоків інкапсульованих в IP пакети або передаються ASI можуть бути прийняті на входах пристрою.

Вибіркове DVB-CAS кодування телевізійних програм та система адресних абонентських повідомлень CAS Crypton дозволяють керувати доступом у комерційних телевізійних мережах. Кожен із потоків подається на DVB-ASI вихід для сполучення з модуляторами або іншими пристроями головної станції.

Управління пристроєм провадиться через Web інтерфейс. SNMP інтерфейс дозволяє здійснювати безперервний контроль та логування основних параметрів роботи пристрою.

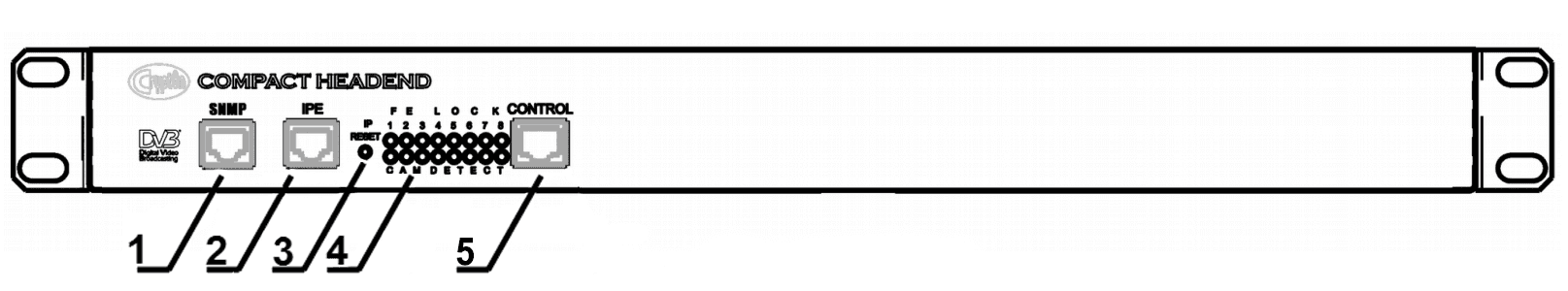

Передня панель

  1. 100Mbit Ethernet порт для роботы SNMP протоколу
  2. 1Gbit Ethernet MPE TS транспортний порт
  3. Скидання мережевих налаштувань
  4. Світлодіоди індикації TS lock та стану CA системи
  5. 100Mbit Ethernet порт для роботи CAS та управління пристроєм

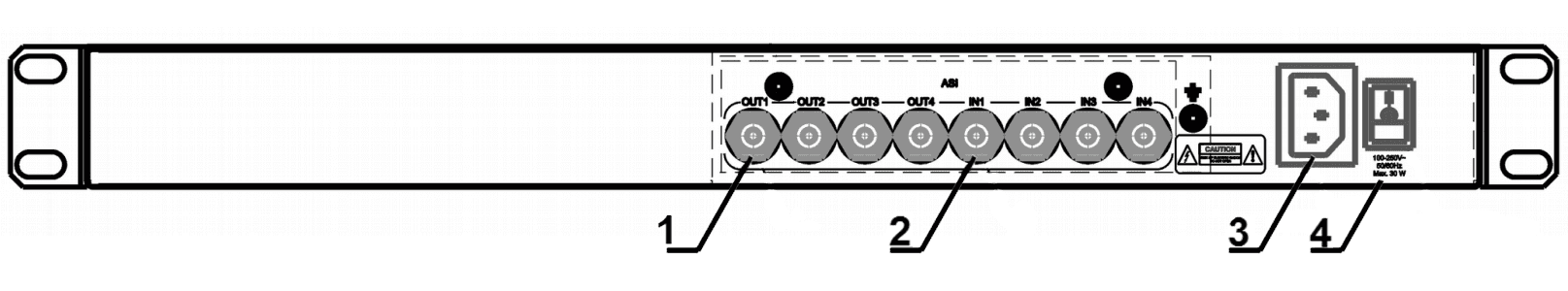

Задня панель

  1. Чотири DVB-ASI вихіда
  2. Чотири DVB-ASI входа
  3. Роз'єм живлення
  4. Вимикач живлення

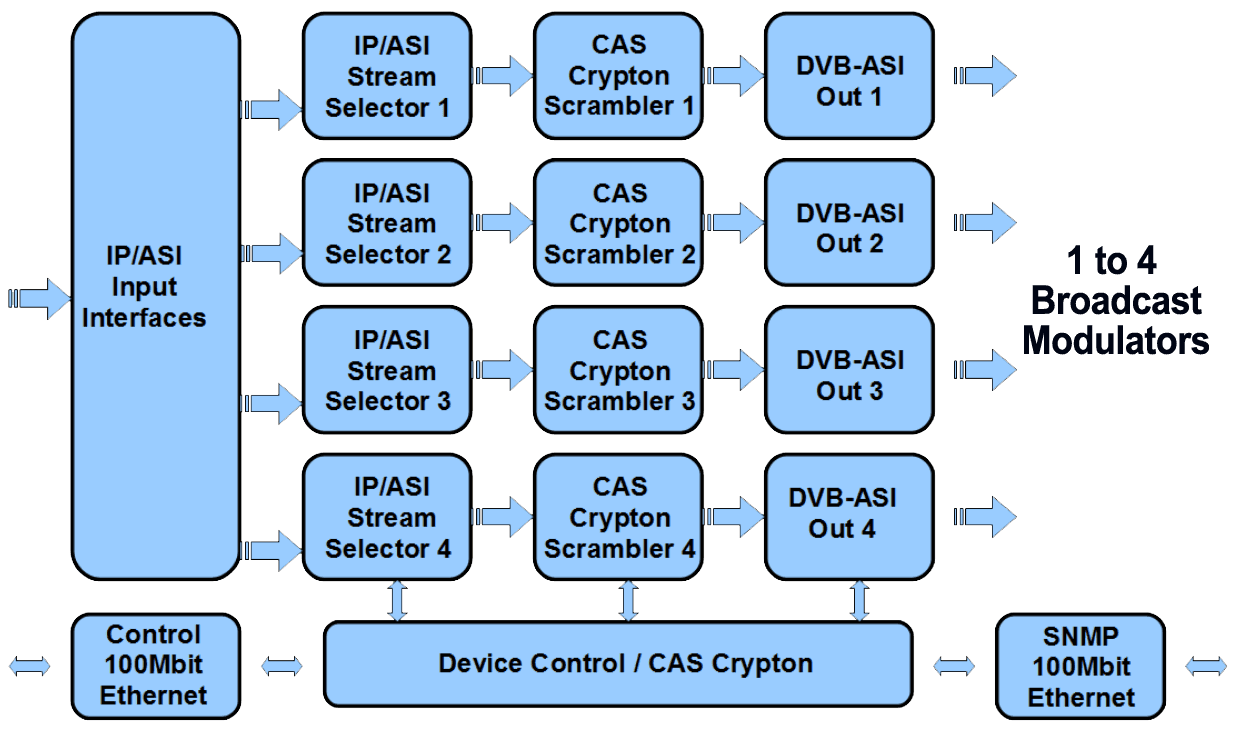

Короткий опис основних блоків

  • IP/ASI Input Interfaces забезпечують прийом інкапсульованих в IP або передаються по ASI транспортних MPTS потоків
  • IP/ASI Stream Selectors формує канал прийому одного MPTS потоку з IP мережі або передається ASI. Потік попередньо формується стороннім мультиплексором
  • Scrambler CAS Crypton здійснює вибіркове кодування телевізійних програм у потоці та організує умовний доступ до них за протоколом CAS Crypton
  • DVB-ASI Out виводить MPTS потік у зручному форматі для підключення модуляторів або інших сумісних пристроїв головної станції
  • Control 100Mbit Ethernet порт формує фізичний канал зв'язку для керування пристроєм через Web інтерфейс та передачі абонентських повідомлень системи умовного доступу CAS Crypton
  • SNMP 100Mbit Ethernet* забезпечує фізичний інтерфейс для SNMP агента та необхідний для моніторингу роботи основних функціональних модулів пристрою

* SNMP модуль встановлюється опціонально.

Характеристики

TS входи (IP)

Кількість 1Gbit Ethernet портів
1
Макс. кількість MPTS потоків
4
Специфікація
ETSI TS 102034, ETSI TS 13818-1
Протокол IP мовлення
UDP
Тип мовлення
Multicast, Unicast

TS входи (ASI)

Кількість
4
Специфікація
DVB-ASI (EN 50083-9)
Режим роботи
Байтний/пакетний
Макс. швидкість потоку
72/213 Мбит/с

Скремблери

Специфікації
TSI ETR 289 (DVB-CAS)
Макс. кількість DVB-CAS скремблерів
4
Макс. кількість SCG на скремблер
16 (64 на пристрій)
Макс. кількість PID на скремблер
256
Система умовного доступу
CAS Crypton

Виходи

Кількість
4
Специфікація
DVB-ASI (EN 50083-9)
Режим роботи
Пакетний
Макс. швидкість потоку
213 Мбит/с

Управління

Кількість 100 Мбіт Ethernet портів
1
Специфікація
Http (Web інтерфейс)
SNMP
v1, v2

Габаритні розміри

Ширина, мм
490
Висота, мм
44
Глибина, мм
300
Вага, кг
2,7
