Посібник користувача: приставка IP-QAM

Посібник користувача:

Загальна інформація

1.1 Опис

Приставка IP-to-QAM є універсальним модулем доступу до IPTV мережі. Модуль виконує функцію портативного DVB-C модулятора, здатного приймати телевізійні канали на TCP/IP мережі і транслювати їх на антенний вхід телевізійного або кабельного приймача.

Пристрій підтримує два інтерфейси користувача, які забезпечують комфортний перегляд телевізійних програм.

Перший, ІЧ приймач, дозволяє перемикати канали по плейлисту провайдера IPTV мовлення. З цією метою зручно використовувати власний пульт телевізійного приймача.

Другий, Second Screen, використовує мобільний пристрій, який дозволяє організувати зручний інтерфейс пошуку програм в мережі, управління відкладеним переглядом, отримання анотації до програм, а також іншої супутньої інформації з інтернету, в той час як обраний канал безперервно транслюється на екрані телевізора.

Дуже зручною функцією реалізованої пристроєм є Multiscreen. Використовуючи мобільний пристрій, можна поставити перегляд на паузу на одному телевізорі, а продовжити його на будь-якому іншому у вашій домашній мережі, або використовувати для цього вбудований плеєр.

Високонадійний модуль захисту доступу може бути активований оператором мережі IPTV мовлення, якщо необхідно обмежити несанкціонований перегляд телевізійних програм.

Пристрій підтримує функцію автоматичного оновлення програмного забезпечення з сервера провайдера IPTV мережі або сайту виробника.

Вбудована сценарна мова програмування використовує відкритий API та розширює можливості адаптування пристрою в мережі провайдера.

Пристрій виконаний у компактному пластиковому корпусі та живиться від USB порту телевізійного або кабельного приймача.

Індивідуальні налаштування можуть бути виконані користувачем, використовуючи вбудований WEB інтерфейс.

1.2 Комплектність

Приставка IP-QAM
1
Шнур живлення USB
1
Паспорт
1
Посібник користувача
1*

* Постачається за погодженням із замовником.

1.3 Технічні характеристики

Мережевий інтерфейс

Тип роз'єму
RJ45
Фізичний інтерфейс
100Мbit Ethernet
Мережевий протокол
TCP/IP
Протокол мовлення.
DVB-over-Http
Мережева ідентифікація
Static IP, DHCP
Підтримка DNS
Так

Модулятор

Тип роз'єму
IEC 61169-2, type 9,52 (Belling-Lee)
Тип модуляції
DVB-C
Специфікація
EN 300429
Частота
62000 кГц
Символьна швидкість
6750 Msps

Керування доступом до мережі

Вбудований модуль захисту доступу
Так

Налаштування за замовчуванням

IP адреса
192.168.0.100
Ім'я користувача
admin
Пароль
admin

Живлення

Тип роз'єму
Micro USB
Напруга живлення
Макс. струм споживання
0.5А

Правила безпеки

2.1 Загальні правила

  • Завжди дійте обережно та зі здоровим глуздом.
  • Пристрій заборонено використовувати з недокументованими джерелами живлення
  • Обережно користуйтеся роз'ємами та не докладайте надмірних зусиль.
  • Ремонт повинен проводитися лише кваліфікованим спеціалістом.

2.2 Правила роботи з пристроєм

  • Використовуйте лише зазначені напруги живлення та типи сигналів.
  • Вимикайте живлення пристрою під час підключення кабелів.
  • Використовуйте правильні типи кабелів.
  • Використовуйте пристрій у вказаних умовах довкілля.
  • Не затуляйте вентиляційні отвори

Підготовка пристрою до роботи

3.1 Підготовка пристрою до роботи

IPTV приставка IP-QAM від компанії Crypton: Призначення індикаторів та роз'ємів пристрою

Загальний вигляд

  1. Шнур для підключення до DVB-C входу телевізійного приймача
  2. Роз'єм для підключення до мережі Ethernet
  3. Кнопка скидання налаштувань за замовчуванням
  4. Роз'єм для підключення до USB порту телевізійного приймача
  5. ІЧ приймач

3.2 Підготовка

Після завершення транспортування до місця призначення потрібно протягом двох або більше годин дочекатися зникнення конденсату, який може утворюватися через різницю температур усередині упаковки та навколишнього середовища.

  1. Встановити пристрій у місце експлуатації. Рекомендується повісити пристрій, використовуючи кріпильний отвір у нижній частині. Пристрій повинен знаходитись у зоні прямої видимості, якщо Ви плануєте використовувати його спільно з пультом дистанційного керування (ПДК)
  2. Підключити пристрій до мережного обладнання стандартним "patch-cord" через Ethernet свитч, або безпосередньо до комп'ютера, - "cross-cord"”
  3. Підключити антенний кабель IP-QAM до антенного входу цифрового кабельного приймача або телевізора
  4. Використовуючи USB – micro USB кабель підключіть пристрій до джерела живлення (телевізор або кабельний приймач)
  5. Якщо телевізор вимкнено, увімкніть його.
  6. Використовуйте вбудований інтерфейс Web для налаштування мережевих параметрів вашої мережі та інших налаштувань.

3.3 Початкове встановлення IP-QAM

Налаштування мережі за замовчуванням:

Тип IP адреси
Статичний
MAC-адрес
00:01:15:00:XX:XX*
Маска підмережі
255.255.255.0
Сервер DNS
0.0.0.0
Ім'я користувача
admin
Пароль
admin

* XX:XX – серійний номер пристрою

Заводські установки пристрою

Скидання налаштувань здійснюється натисканням кнопки скидання, розташованої на стороні роз'ємів. Після скидання необхідно вимкнути живлення пристрою. При цьому параметри зміняться на стандартні настройки.

Налаштування параметрів мережі

  • Призначте IP-адресу відповідно до вимог вашої мережі. Якщо ви використовуєте кілька пристроїв, переконайтеся, що їх IP адреси різні.
  • Встановіть потрібну маску підмережі.
  • Шлюз потрібний для доступу до пристрою до Інтернету.
  • Встановіть ім'я користувача та пароль доступу до пристрою через WEB-інтерфейс.

Вимоги WEB інтерфейсу

WEB-сервер, встановлений на пристрої, підтримує обмежену кількість з'єднань. У зв'язку з цим небажано підключатися до пристрою одночасно з кількох комп'ютерів. Одночасне керування пристроєм кількома користувачами може призвести до збоїв у роботі.

Мінімальні версії підтримуваних браузерів:

  • Google Chrome 29
  • Firefox 28
  • Opera 15
  • Internet Explorer 8

WEB інтерфейс

4.1 Вхід у систему

Для роботи з пристроєм необхідно в адресному рядку браузера набрати IP-адресу та підключитися до пристрою. Після цього відкриється сторінка авторизації, в якій потрібно ввести ім'я користувача та пароль.

Ім'я користувача замовчуванням — admin.

Пароль за замовчуванням – admin.

Ім'я користувача та пароль можуть бути змінені в полі авторизація, інтерфейсу користувача.

Якщо протягом 15 хвилин з пристроєм не проводиться жодних операцій, термін авторизації закінчується, і для продовження роботи з пристроєм потрібно знову повторити процедуру авторизації.

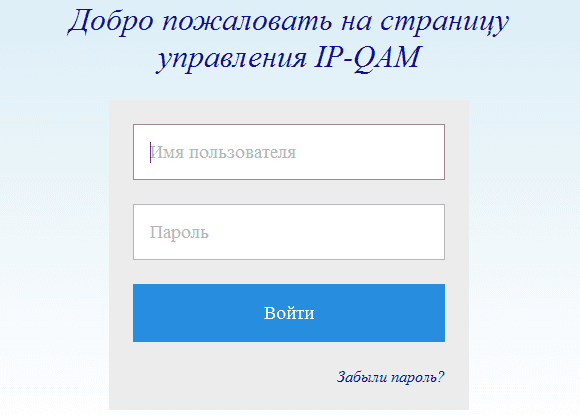

IPTV приставка IP-QAM від компанії Crypton: WEB інтерфес. Вхід у систему

4.2 Налаштування IP-QAM

Сторінка налаштувань виглядає так:

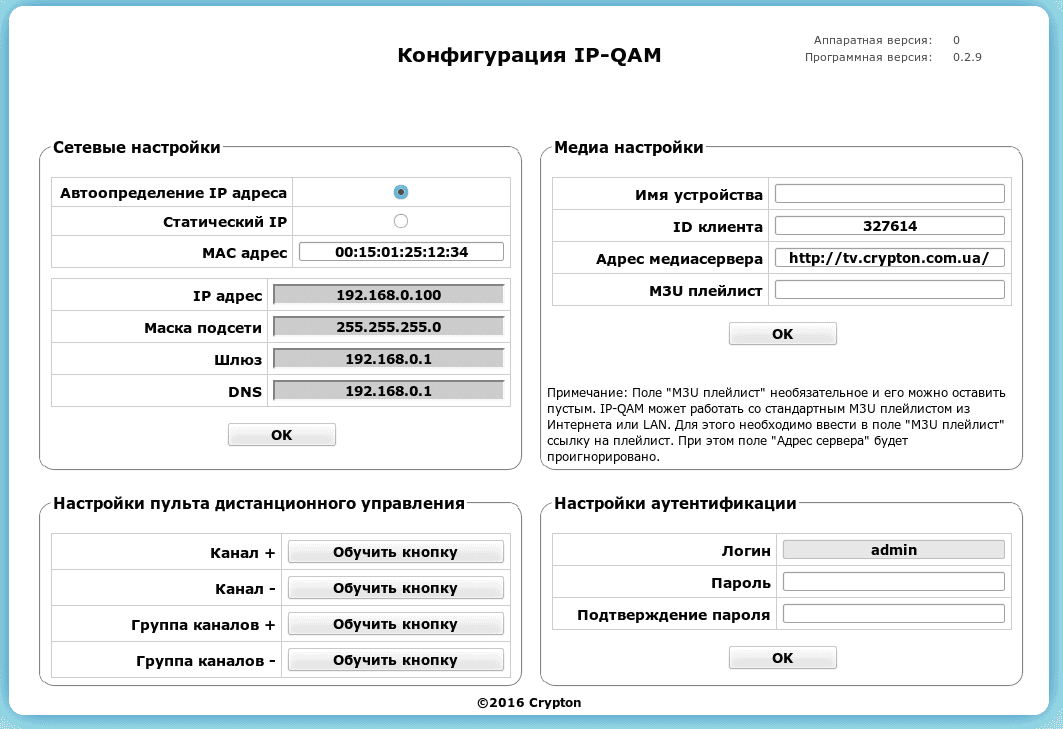

IPTV приставка IP-QAM від компанії Crypton: WEB інтерфес. Налаштування IP-QAM, панель налаштувань.
  1. Розділ Мережні налаштування використовується для вказівки параметрів вашої локальної мережі Ethernet та способу доступу пристрою до Інтернету.
  2. У розділі Медіа налаштування можна ввести параметри, необхідні для керування доступом до ресурсів провайдера IPTV мережі, де:

    • Ім'я пристрою необхідно для ідентифікації пристрою в локальній мережі користувача (зручно вказувати місце розташування пристрою, наприклад, вітальня, спальня).
    • ID клієнта використовується, якщо доступ до мережі вашого провайдера обмежений і вимагає ідентифікації користувача (зверніться до служби підтримки вашого провайдера).
    • Адреса медіасервера. У цьому полі вказується інтернет-сервера вашого провайдера IPTV мовлення.
    • M3U плейлист дозволяє ввести альтернативний плейлист IPTV ресурсу доступного у вашій мережі. Якщо вказано альтернативний плейлист, то IP-QAM не буде працювати з плейлистом вашого провайдера в режимі з ПДУ, але виконуватиме команди Android програми "Crypton IP-QAM", забезпечуючи таким чином роботу відразу з двома джерелами IPTV мовлення.
  3. Налаштування пульта дистанційного керування дозволяє навчити IP-QAM командам з пульта дистанційного керування. Зручно керувати пристроєм за допомогою ПДК телевізора. Для цього потрібно вибрати будь-які чотири клавіші, які телевізор не сприймає (щоб пристрої не заважали одне одному).

    • Кнопки Канал + / Канал - дозволяють перегортати список каналів вашого IPTV провайдера.
    • Якщо у Вашого провайдера канали відсортовані за тематичними групами (Музика, Кіно та ін.), клавіші Група каналів + / Група каналів - дозволять перемикати ці тематичні групи.

    Примітка: Обов'язково в будь-якій послідовності потрібно призначити всі чотири клавіші. Колір рамки всіх клавіш має стати зеленим, що означає, що процедура навчання успішно завершена.

  4. У полі Установки автентифікації можна змінити параметри входу до Web-інтерфейсу. При цьому налаштування активуються лише після наступного увімкнення пристрою.

Робота з ПДУ

Відразу після ввімкнення живлення IP-QAM починає роботу в автономному режимі. Він автоматично підключається до сервера IPTV провайдера, використовуючи параметри, введені через Web інтерфейс. Поведінка пристрою в мережі визначається оператором, тому пристрій відразу починає мовлення на своєму ВЧ виході першої програми плей аркуша.

Використовуючи попередньо призначені клавіші ПДК, можна перемикати телевізійні канали всередині кожної з доступних тематичних груп, або перемикати самі групи.

Налаштування ТВ приймача

Налаштування телевізійного приймача - найважливіша процедура налаштування перегляду. IP-QAM веде мовлення на 2-му телевізійному каналі (62 000кГц). Необхідно вибрати цифровий DVB-C вхід телевізійного приймача, увійти в меню пошуку телевізійних програм, а потім вибрати режим ручного пошуку програм та ввести такі налаштування:

Режим мовлення
DVB-C
Частота
62 000кГц
Модуляція
QAM64
Символьна швидкість
6750 Мсим/с

Далі слід запустити процедуру сканування каналу. У разі успішного сканування телевізор почне показувати знайдену телевізійну програму.

Примітка: Зверніться до посібника користувача вашого телевізора для більш детальної інструкції щодо сканування телевізійних програм. Ми також рекомендуємо очистити список телевізійних програм до початку сканування, щоб раніше скановані програми не плутали користувача.

Робота з Second Screen

IP-QAM підтримує режим керування телевізійним переглядом з мобільного пристрою — смартфон, планшет. Подібна взаємодія дозволяє насолодитися новим досвідом інтерактивного перегляду ТБ програм. Ви також зможете використовувати Multiscreen технологію для безперервного перегляду програм на всіх телевізорах у вашому будинку.

Почати потрібно з установки на ваш гаджет Android програми Crypton IP-QAM. Ми надамо Вам доступ до нього при покупці приставки або на запит.

До початку програми Вам потрібно підключити та налаштувати IP-QAM Box і включити його, спільно з телевізійним приймачем.

При старті програма сама знайде активні IP-QAM пристрої у вашій мережі та запропонує вибрати те, яке Ви збираєтеся використовувати для перегляду.

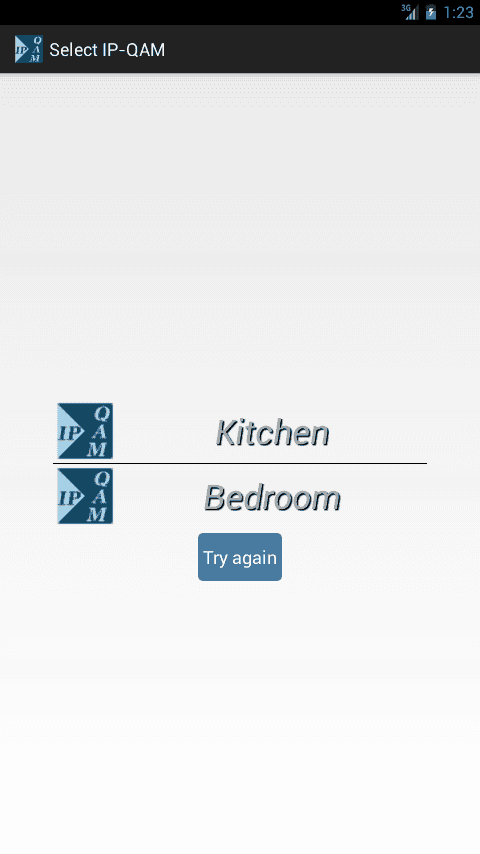

IPTV приставка IP-QAM від компанії Crypton: Робота з Second Screen. Виберіть активний пристрій IP-QAM.

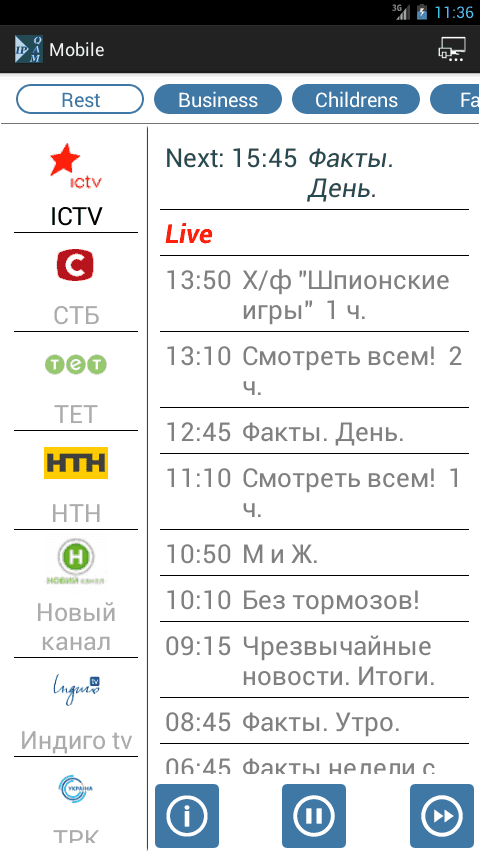

Наступне вікно покаже всі доступні для перегляду телевізійні програми, розподілені за тематичними групами. Якщо в мережі доступна послуга відкладеного перегляду (Catch-up TV), ви побачите список програм на кожному з каналів. Пошук та вибір каналів та груп здійснюються стандартними засобами Android пристрою.

IPTV приставка IP-QAM від компанії Crypton: Робота з Second Screen. Доступні для перегляду ТБ програми.

Канали доступні в режимі відкладеного перегляду дозволяють запускати записані у відеоархів телевізійні програми з будь-якого часу, включати режим перемотування та ставити на паузу.

Дуже зручною функцією, що реалізується IP-QAM системою, є Multiscreen. Використовуючи мобільний пристрій, можна поставити перегляд на паузу на одному телевізорі, а продовжити його на будь-якому іншому у вашій домашній мережі, або використовувати для цього вбудований плеєр.

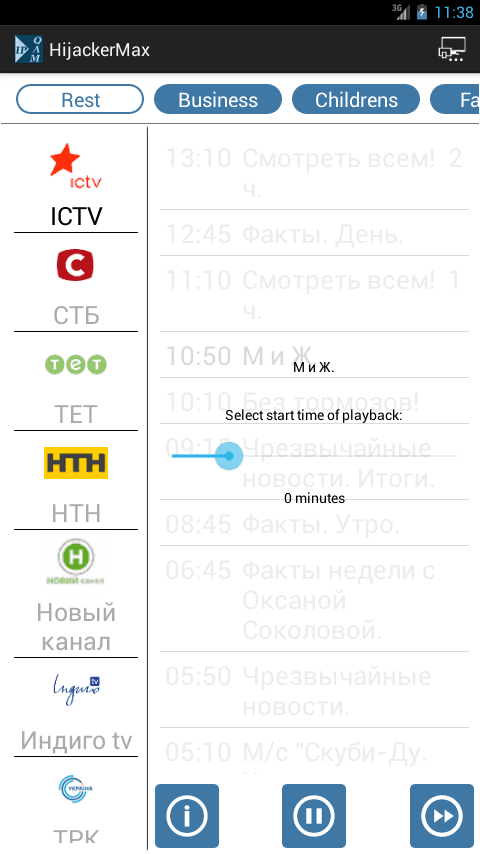

IPTV приставка IP-QAM від компанії Crypton: Робота з Second Screen. Відкладений перегляд Catch up. Режим перемотування, поставити на паузу.
